Produktinformationen
Beschreibung
Verwendungshinweis
Die Produktinformationen der Systemgeber, insbesondere Informationen zur Konstruktion und Verarbeitung, zu maximalen Flügelabmessungen und maximalen Flügelgewichten sowie zu Materialeigenschaften, wie z.B. Längenausdehnungen zu Profilen, sind zu beachten. Bitte beachten Sie unsere entsprechenden Montageanleitungen und Einbauzeichnungen. Haben Sie andere Anforderungen an unsere Produkte? Wenden Sie sich bitte an Ihren zuständigen Ansprechpartner.
Merkmale
EAN
4015596413123
Lieferant-Artikelnr.
6-36031-00-R-1
Anwendungsbereich
Fenstertechnik
Befestigungsart
verdeckt liegend
Bruttogewicht
0.137
DIN-Richtung
Rechts
Einbau
Verdecktliegend
Einsatzbereich
Fenstertechnik
Einsatzbereich_spezifiziert
Drehkipp
Einsatzsystem
UNI-JET SCF
Falzluft
12 mm
Fensterwerkstoff
Kunststoff
Fensterwerkstoff
Holz
Flügelfalzbreite
[300. 1.400] mm
Flügelfalzbreite
[300, 1.400] mm
Gesamtbreite
60 mm
Gesamthoehe
30 mm
Gesamtlänge
100 mm
Gewichtseinheit
KG
Max. Flügelgewicht
130 kg
Oberflaeche
1R
Oberfläche
1R
Rahmennut / Fälzung
Eurofalz 30 x 8
Zusatzinformation
Zur Profilanpassung i Stk die Unterlage SCF 9-49604-xx-R/L-1 einzusetzen. Flügelgewicht bis 160 kg: mit Lastabtragung K-19261-03-0-1 und Lagerteil 9-51569-01-0-1 und der zusätzlichen profilabhängigen Unterlage 9-49604-xx-R/L -1. Mindestflügelgewicht bei Einsatz der Lastabtragung 100 kg. Öffnungswinkel 88° mit Drehbegrenzer 6-39900-00-0-1; erforderlich ab Flügelfalzbreite 650 mm .
Öffnungsrichtung Anschlag
Rechts
Öffnungswinkel
88
Beschreibung
Verwendungshinweis
Die Produktinformationen der Systemgeber, insbesondere Informationen zur Konstruktion und Verarbeitung, zu maximalen Flügelabmessungen und maximalen Flügelgewichten sowie zu Materialeigenschaften, wie z.B. Längenausdehnungen zu Profilen, sind zu beachten. Bitte beachten Sie unsere entsprechenden Montageanleitungen und Einbauzeichnungen. Haben Sie andere Anforderungen an unsere Produkte? Wenden Sie sich bitte an Ihren zuständigen Ansprechpartner.
Merkmale
EAN
4015596413123
Lieferant-Artikelnr.
6-36031-00-R-1
Anwendungsbereich
Fenstertechnik
Befestigungsart
verdeckt liegend
Bruttogewicht
0.137
DIN-Richtung
Rechts
Einbau
Verdecktliegend
Einsatzbereich
Fenstertechnik
Einsatzbereich_spezifiziert
Drehkipp
Einsatzsystem
UNI-JET SCF
Falzluft
12 mm
Fensterwerkstoff
Kunststoff
Fensterwerkstoff
Holz
Flügelfalzbreite
[300. 1.400] mm
Flügelfalzbreite
[300, 1.400] mm
Gesamtbreite
60 mm
Gesamthoehe
30 mm
Gesamtlänge
100 mm
Gewichtseinheit
KG
Max. Flügelgewicht
130 kg
Oberflaeche
1R
Oberfläche
1R
Rahmennut / Fälzung
Eurofalz 30 x 8
Zusatzinformation
Zur Profilanpassung i Stk die Unterlage SCF 9-49604-xx-R/L-1 einzusetzen. Flügelgewicht bis 160 kg: mit Lastabtragung K-19261-03-0-1 und Lagerteil 9-51569-01-0-1 und der zusätzlichen profilabhängigen Unterlage 9-49604-xx-R/L -1. Mindestflügelgewicht bei Einsatz der Lastabtragung 100 kg. Öffnungswinkel 88° mit Drehbegrenzer 6-39900-00-0-1; erforderlich ab Flügelfalzbreite 650 mm .
Öffnungsrichtung Anschlag
Rechts
Öffnungswinkel
88
Hersteller
Dokumente
Artikel-Nr.: GU0304508

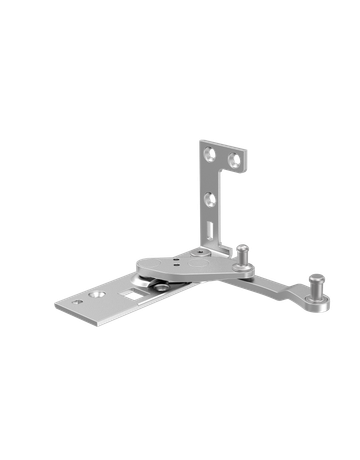

Ecklager - Holz-Kunststoff - GU
- Normaler Preis
- 17,11 € pro 1 Stück
- Normaler Preis
-
18,75 € - Verkaufspreis
- 17,11 € pro 1 Stück
Inkl. MwSt.
Der Versand wird an der Kasse berechnet.
Sofort lieferbar · 52 auf Lager
