Produktinformationen
Beschreibung

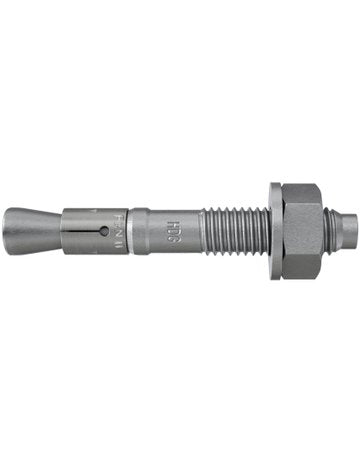

Der fischer Bolzenanker FBN II K ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. In der Kurzversion ist er für die Vorsteck- und Durchsteckmontage geeignet. Aus feuerverzinktem Stahl ist der Bolzenanker für Geländer, Handläufe oder Konsolen zu empfehlen.
Merkmale
EAN
4048962087758
Lieferant-Artikelnr.
507597
Gewinde1
M16 x 64 mm
Material
Stahl
3DCAD
Ja
Abstandsmontage
Nein
Anerkennung Factory Mutual
Nein
Außendurchmesser U-Scheibe
30 mm
Bohrlochtiefe bei Durchsteckmontage min.
104 mm
Durchsteckmontage
Ja
EPD - Umwelt Produktdeklaration
Nein
Feuerwiderstandsklasse
keine
Gewicht
2025.1 g
Gewinde2
M16
Gewindedurchmesser
16
Gewindelänge
64 mm
Gewindemaß
16 mm
Installationsdrehmoment
100 N·m
Lastwerte
Ja
Max. Dicke des Anbauteils
15 mm
Max. Nutzlänge hef,max./hef,min.
- / 15 mm
Max. Nutzlänge hef,stand./hef,red.
-/15 mm
Min. Bohrlochtiefe
104 mm
Nutzlänge
15 mm
Profi / DIY
Profi
Prüfzeichen
Nein
Stärke U-Scheibe
3 mm
Technische Dokumentation
Nein
Verankerungstiefe
65 mm
Verankerungstiefe hef,max/hef,min
65 / - mm
Verpackungsvariante
Faltschachtel
Zugelassen für
Beton C20/25 bis C50/60. ungerissen
Varianten
Bolzenanker FBN II 10/5 K, fvz Stahl,fvz,Gewinde:M10,Nutzl.: -/ 5 - fischer
150,92 €106,31 €
pro 50 Stück
Bolzenanker FBN II 12/5 K, fvz Stahl,fvz,Gewinde:M12,Nutzl.: -/ 5 - fischer
76,70 €66,12 €
pro 20 Stück
Bolzenanker FBN II 16/15 K, fvz Stahl,fvz,Gewinde:M16,Nutzl.: -/ 15 - fischer
60,11 €44,98 €
pro 10 Stück
Bolzenanker FBN II 8/5 K, fvz Stahl,fvz,Gewinde:M 8,Nutzl.: -/ 5 - fischer
102,60 €73,34 €
pro 50 Stück
Beschreibung
Der fischer Bolzenanker FBN II K ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. In der Kurzversion ist er für die Vorsteck- und Durchsteckmontage geeignet. Aus feuerverzinktem Stahl ist der Bolzenanker für Geländer, Handläufe oder Konsolen zu empfehlen.
Merkmale
EAN
4048962087758
Lieferant-Artikelnr.
507597
Gewinde1
M16 x 64 mm
Material
Stahl
3DCAD
Ja
Abstandsmontage
Nein
Anerkennung Factory Mutual
Nein
Außendurchmesser U-Scheibe
30 mm
Bohrlochtiefe bei Durchsteckmontage min.
104 mm
Durchsteckmontage
Ja
EPD - Umwelt Produktdeklaration
Nein
Feuerwiderstandsklasse
keine
Gewicht
2025.1 g
Gewinde2
M16
Gewindedurchmesser
16
Gewindelänge
64 mm
Gewindemaß
16 mm
Installationsdrehmoment
100 N·m
Lastwerte
Ja
Max. Dicke des Anbauteils
15 mm
Max. Nutzlänge hef,max./hef,min.
- / 15 mm
Max. Nutzlänge hef,stand./hef,red.
-/15 mm
Min. Bohrlochtiefe
104 mm
Nutzlänge
15 mm
Profi / DIY
Profi
Prüfzeichen
Nein
Stärke U-Scheibe
3 mm
Technische Dokumentation
Nein
Verankerungstiefe
65 mm
Verankerungstiefe hef,max/hef,min
65 / - mm
Verpackungsvariante
Faltschachtel
Zugelassen für
Beton C20/25 bis C50/60. ungerissen
Varianten
Bolzenanker FBN II 16/15 K, fvz Stahl,fvz,Gewinde:M16,Nutzl.: -/ 15 - fischer
60,11 €44,98 €
pro 10 Stück
Bolzenanker FBN II 12/5 K, fvz Stahl,fvz,Gewinde:M12,Nutzl.: -/ 5 - fischer
76,70 €66,12 €
pro 20 Stück
Bolzenanker FBN II 8/5 K, fvz Stahl,fvz,Gewinde:M 8,Nutzl.: -/ 5 - fischer
102,60 €73,34 €
pro 50 Stück
Bolzenanker FBN II 10/5 K, fvz Stahl,fvz,Gewinde:M10,Nutzl.: -/ 5 - fischer
150,92 €106,31 €
pro 50 Stück
Hersteller
Fischer Deutschland
Vertriebs GmbH
Klaus-Fischer-Str. 1
72178 Waldachtal
Deutschland
72178 Waldachtal
Deutschland
Dokumente
- → TDB_01_FBNII-HDG_F_SDE_AIP_V1.pdf
- → ZD_ETAB_F_07-0211-1_SDE_AIP_V1.pdf
- → ZD_ETA_F_07-0211_SDE_AIP_V3.pdf
- → ZD_DOP_DE_FBN-II-HDG_DOP-0268_ETA-18-0101.pdf
- → ZD_ETAB_18-0101_DE_V1.pdf
- → ZD_ETA_F_07-0211_SDE_AIP_V2.pdf
- → ZD_ETA_F_07-0211_SDE_AIP_V6.pdf
- → TDB_01_FBNII_F_SDE_AIP_V1.pdf
- → ZD_ETA_F_07-0211_SDE_AIP_V4.pdf
- → ZD_ETAB_F_07-0211_SDE_AIP_V1.pdf
- → ZD_ETAB_F_18-0101_SDE_AIP_V2.pdf
- → ZD_ETA_F_07-0211_SDE_AIP_V5.pdf
- → ZD_ETA_F_07-0211_SDE_AIP_V1.pdf
Artikel-Nr.: 56062486
Bolzenanker FBN II 16/15 K, fvz Stahl,fvz,Gewinde:M16,Nutzl.: -/ 15 - fischer
- Normaler Preis
- 44,98 € pro 10 Stück
- Normaler Preis
-
60,11 € - Verkaufspreis
- 44,98 € pro 10 Stück
Inkl. MwSt.
Der Versand wird an der Kasse berechnet.
Lieferbar in 5 bis 7 Arbeitstagen
