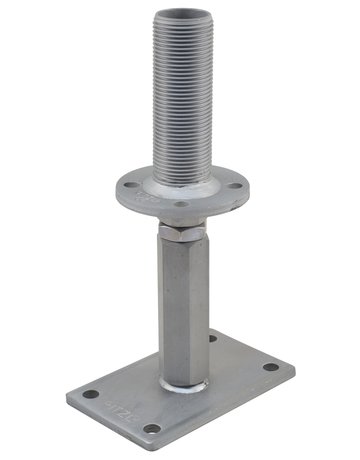

Die Pfostenträgerserie für Abbundzentren und Zimmereien. Ein vielfältig verwendbares Pfostenträgersystem zur Aufnahme von Druck-, Zug - und Querkräften. Höhenverstellbar auch im eingebauten Zustand und unter hoher Lasteinwirkung. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Obere Platte mm: Ø 100 x 8 Untere Platte mm: 160 x 100 x 8 Gewinde M 24 unten: 65 Gewinde M 24 oben: 150 Bohrung Ø 13 mm unten: 4 Bohrung Ø 12 mm oben: 4 Einbauhöhe mm: 170 - 285 Dorn Rohrgewinde M 44 mm: 130 max. charakteristische Drucktragfähigkeit (kN) *: 110.0 CE: * Passende Abdeckhülse Art-Nr. 10834.____: .3001 * weitere statische Werte entnehmen Sie unserem Statikbuch oder der ETA 10/0413 Bei Pfostenträgern mit Rohrgewinde M 44 mit Bohrer Art. Nr. 50938.0000 Ø 42,5 mm (Abbundanlage Ø 43,5 mm) ein Loch 130 mm in das Hirnholz bohren. Das Rohrgewinde kann per Hand oder mit einem Schlagschrauber in das Hirnholz eingedreht und mit 4 Tellerkopf-Schrauben Ø 10 x 120 mm Vollgewinde befestigt werden. Kein zusätzliches Montagewerkzeug nötig! Alternativ: Das Rohrgewinde kann bei einer Vorbohrung von Ø 44 mm auch eingesteckt werden. Obere Gewindestange (M 24 x 150 mm rechts) wird durch die obere Platte geschraubt und mit Mutter gesichert. Dadurch ist eine Grobeinstellung von 50 mm und eine Feineinstellung nach fertiger Montage über die rechts/links Muffe bis zu 65 mm möglich (komplette stufenlose Verstellbarkeit von 115 mm).
